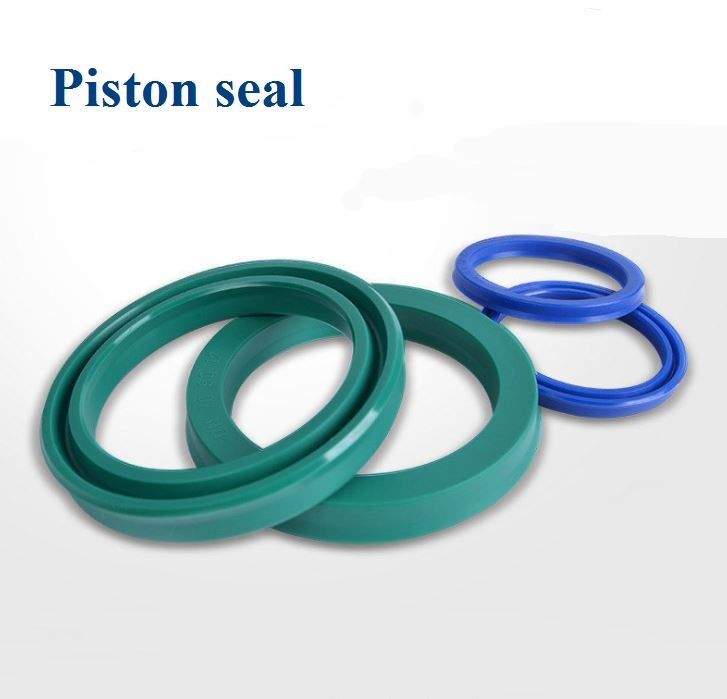

Os selos do pistão do silicone são projetados especialmente para aplicações do poder fluido, estes compostos fornecem a resistência excepcional para vestir e propriedades proeminentes da extrusão. Compatível com virtualmente todos os meios, demonstram o grande desempenho em extremos da temperatura.
Os selos do pistão do silicone são internos à cabeça e ao selo de cilindro contra o furo de cilindro, impedindo que o líquido flua através da cabeça de cilindro. Isto permite que a acumulação da pressão em um lado do pistão, fazendo o cilindro estenda ou retraia. Os selos do pistão do silicone são classificados tipicamente na único-atuação (pressão que atua em um lado somente) e (pressão que atua em ambos os lados) em selos de efeito duplo. O seção transversal do selo do pistão do silicone é o perfil de Y, que é projetado para a selagem, o gerencio e o trabalho da pressão.
Os selos do pistão do silicone são feitos principalmente pela modelação por injeção do trabalho feito com ferramentas do molde da compressão da borracha de silicone ou de LSR (LIM) com as placas médias do molde. Os selos do pistão do silicone são melhores na selagem, a esperança de vida e o limite da pressão de trabalho sem retêm o anel comparado com o outro selo de borracha dos atuadores, que são feitos principalmente da borracha de NBR ou de plutônio.
Notas:
1. A margem & a borda do selo do pistão do silicone não devem ter o piscamento da borracha de silicone (rebarbas) porque girará quando o dispositivo está funcionando. Para a função da selagem, o selo do pistão do silicone está exigindo na tolerância do projeto e da dimensão, especialmente para a borda do selo.
2. As placas médias do molde são chanfradura processadas pela ferramenta de corte, que gastará com processamento. Consequentemente a ferramenta de corte precisa de ser mudada frequentemente.
Propriedades do selo do pistão do silicone:
Selagem excelente
Menos fricção e movimento suave
Boa resistência de pressão e amplitude da pressão aplicável larga
Estrutura simples e baixo custo
A instalação fácil
selo do pistão do ilicone & perfil Ring Sealing Principles de Y
Confiando no bordo aberto, o anel de Y une a superfície de acoplamento em um contato linear, produzindo do” o esforço máximo contato sob a pressão média, a de alta pressão, a pressão maior do contato. Quando as peças do acoplamento fizerem o movimento relativo na velocidade de trabalho, formulários líquidos de uma membrana da selagem da camada entre os bordos de selagem e deslizamento da superfície de acoplamento, produzindo assim o efeito de selagem. Depois que o bordo de selagem vestido, ele tem a capacidade automática da compensação causada pela pressão média.
Anel do selo & do Y do pistão com o bordo lateral para o eixo. Após cada movimento reciprocando, um líquido pequeno (meio do trabalho) permanece entre o bordo principal e o bordo lateral. Com movimento reciprocando crescente, a vontade líquida restante enchida com a sala entre o bordo principal e o bordo lateral, formando finalmente uma área especial do cerco”.
Quando o bordo principal estiver no estado de trabalho, sua pressão é mais alta do que a pressão de funcionamento na câmara pequena devido ao incompressibility do líquido na área do cerco”. Neste momento, o esforço do contato entre o bordo lateral e a superfície de acoplamento é igualmente mais forte do que o esforço do contato entre o bordo principal e a superfície de acoplamento.
Consequentemente forças da extensão de eixo o líquido na área do cerco” de volta à câmara pequena, formando a condição de selagem segura, que melhora o desempenho da selagem do anel de Y. O de alta pressão na área do cerco”, no esforço maior do contato do bordo lateral na superfície de acoplamento e na selagem será
melhor.
Y Ring Applications
A boca do bordo deve ser para o lado com o de alta pressão durante a instalação do anel de Y. Somente desta maneira, pode Y soar para produzir o efeito de selagem.
O afastamento apto entre o deslizamento das peças de acoplamento deve ser controlado a fim impedir que a raiz do anel de Y esteja espremida no intermittence da superfície de acoplamento de selagem sob a alta pressão devido à deformação plástica material.
Quanto para ao anel de Y, cuja a pressão de trabalho é mais MPa de 16, para assegurar a vida do anel de Y
o período, grampo de retenção deve ser instalado na raiz do anel do selo para impedir que a raiz esteja espremida no afastamento apto.
A fim manter a estabilidade movente e evitar a reviravolta & a distorção durante o movimento reciprocando, o anel de apoio pode ser instalado ao bordo do anel de Y.
Anel do selo & do Y do bordo com anel de apoio
1. compressão de sentido único
